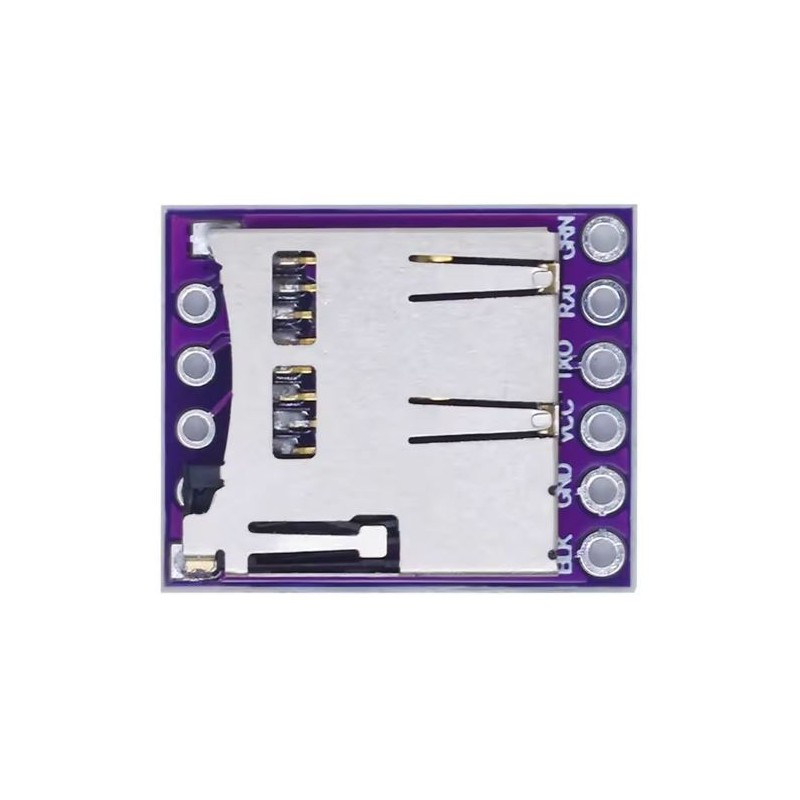

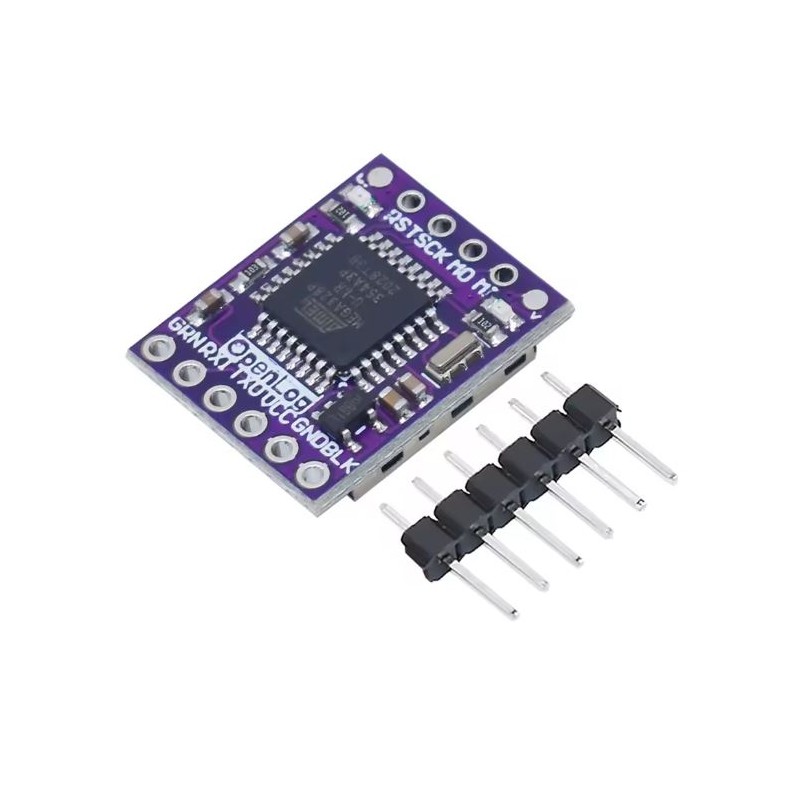

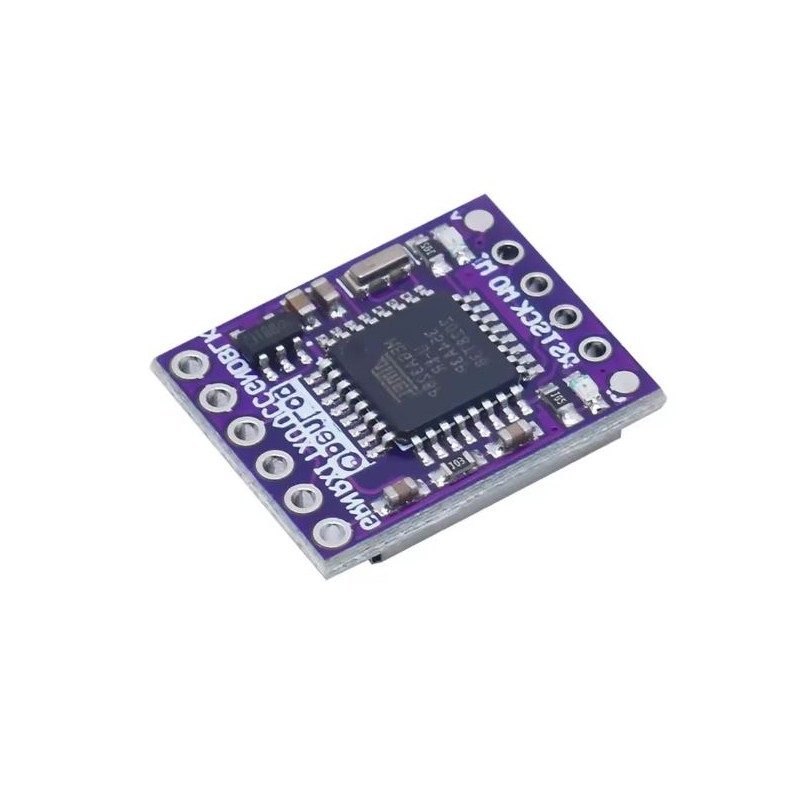

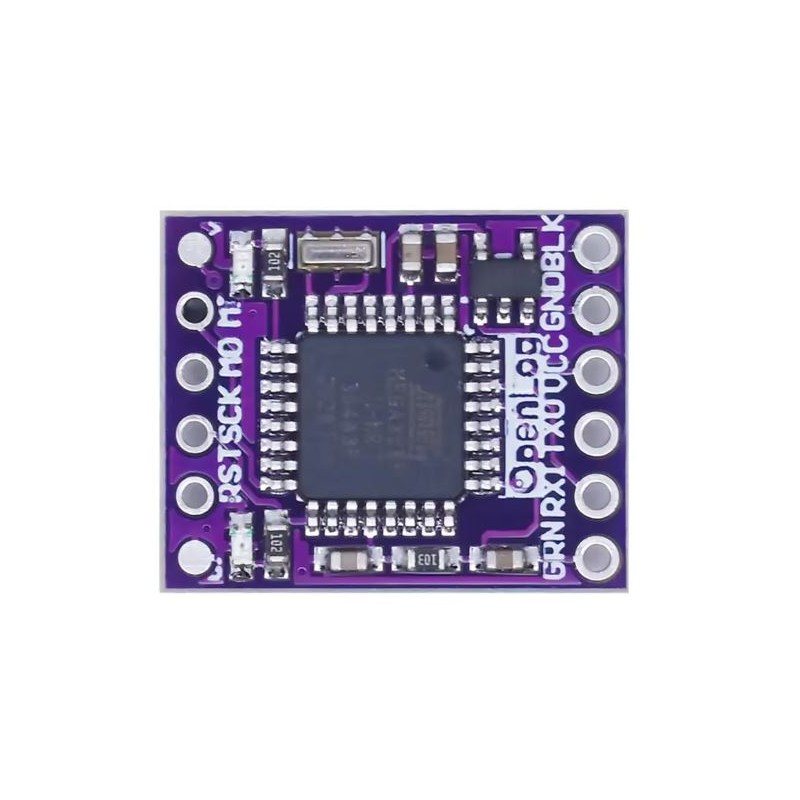

ModOpenLog - модуль реєстрації даних UART, ATmega328

опис

modOpenLogце компактний, з відкритим вихідним кодоммодуль реєстратора данихпризначений для запису даних, що надсилаютьсяІнтерфейс UARTбезпосередньо на карткуmicroSD (TF)Модуль базується наМікроконтролер ATmega328і працює як незалежна чорна скринька, зберігаючи дані у вигляді текстових файлів без необхідності постійного підключення до комп'ютера.

Модуль спілкується черезПослідовний порт RX/TX, а для належної роботи потрібно лишетри з'єднання: VCC, GND та RXДані зберігаються у файловій системіFAT16 / FAT32, що дозволяє легко зчитувати дані картки microSD на вашому комп’ютері.

Після першого запуску з новою картою пам'яті модуль автоматично створює файлКОНФІГУРАЦІЙНИЙ ТЕКСТ, де можна встановити робочі параметри, такі якшвидкість передачі (швидкість передачі даних).Налаштування виконується без додаткових інструментів –просто відредагуйте файл на своєму комп'ютері.

На дошці єдва світлодіоди, які показують робочий стан та процес запису даних. Малі розміри(приблизно 19,5 × 16 мм)і дуже низька вага(приблизно 2 г)зробити modOpenLog ідеальним для мобільних застосувань, включаючи моделювання, дрони та телеметричні системи.

Модуль підтримує широкий діапазон напруги живлення(3,3-12 В, рекомендовано 3,3-5 В), характеризується тим,дуже низьке енергоспоживанняітермостійкість до 105°C, завдяки чому він може працювати в складних умовах навколишнього середовища.

Застосування:

• запис даних з датчиків та вимірювальних модулів,
• реєстрація даних з Arduino та сумісних мікроконтролерів,
• телеметричні системи та безпілотні літальні апарати (запис польотних даних, чорний ящик),
• хобі та освітні проекти,
• електронні та дослідницькі експерименти,
• мобільні реєстратори даних UART,
• моніторинг процесів та подій у вбудованих системах.

Властивості

• Мікроконтролер: ATmega328
• Інтерфейс зв'язку: UART (RX / TX)
• Підтримувані носії: карта microSD/TF
• Файлова система: FAT16 / FAT32
• Максимальна ємність карти: до 32 ГБ
• Формат збереження даних: текстовий файл
• Швидкість передачі даних UART: 300 – 1 000 000 біт/с (налаштовується)
• Напруга живлення: 3,3 В – 12 В (рекомендовано 3,3–5 В)
  • Споживана потужність:
  • режим сну: приблизно 2 мА
  • запис даних: до 6 мА
• Індикація стану: 2 світлодіоди
• Режими роботи: створення файлів, додавання даних, командний режим
• Термостійкість: до 105°C
• Розміри: приблизно 19,5 × 16 мм
• Вага: приблизно 2 г
• Тип продукту: електронний модуль / інтелектуальна електроніка
• Стан: новий
• Налаштовуваний: так (з відкритим кодом)
